近日，由中國科協、重慶市人民政府舉辦的2024年中國創新方法大賽全國總決賽在重慶落下帷幕。大華股份靈活運用創新方法、突破行業性技術難題，憑借“不懼強光，分毫必現，基于TRIZ的強逆光銳捕技術”項目，斬獲全國一等獎。
本屆中國創新方法大賽以“發展新質生產力 促進高質量發展”為主題，共有全國31個地方賽區2166家科技型企業，6685個項目，超20000名科技人員報名參賽。
數智化賦能下，在解決通用場景技術難題的基礎上，大華股份不斷突破技術思維慣性，深入客戶具體場景，進一步關注極端場景的技術痛點和千行百業場景化技術難題，結合創新方法探索更極致的技術創新。
強逆光銳捕技術
以創新方法，追求極致創新
在高速道路，由于夜間缺少光源，惡劣情況下環境亮度在10?2cd/m2數量級，而車輛遠光燈亮度則可以達到10?cd/m2的數量級。巨大能量反差下，傳統攝像機畫面中遠光燈會大面積能量溢出，路面或車身信息會被淹沒在巨大能量噪聲下。

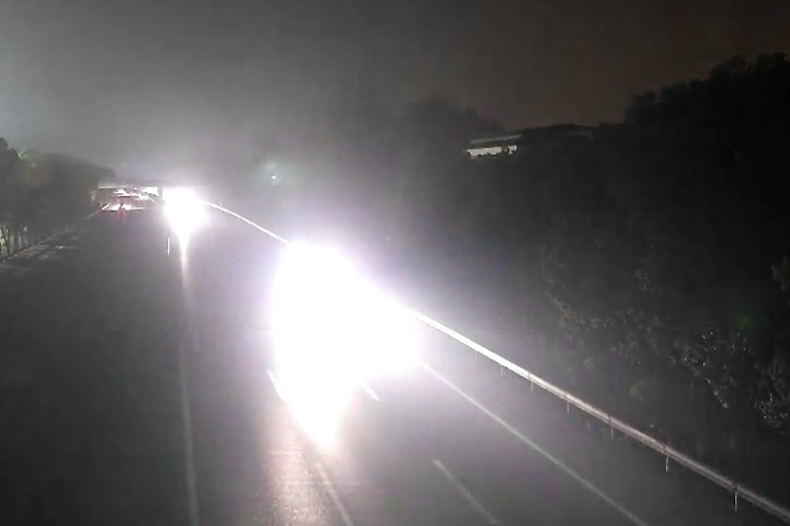

傳統方案
強逆光銳捕技術方案
大華股份基于TRIZ、六西格瑪設計等創新方法，分析求解高速極低照環境、強逆光干擾下的道路及車輛數據獲取率低的行業性技術難題，創新研發強逆光銳捕技術（又名“逆光獵影技術”），實現對遠光燈高能量區畫面影響度壓制力提升10倍以上，對特定光譜能量進一步壓制，微弱信號車身及路面等亮度顯著提升。項目優化主要圍繞三個核心問題，持續探索極致創新。
強光源抑制，杜絕畫面過曝
高速道路的視頻管理中，管理人員既希望壓制強遠光燈的信號干擾避免畫面過曝，又希望提亮暗區微弱信號，提升獲取路面信息的有效性，兩者存在矛盾關系，在技術實現上始終存在許多難題。

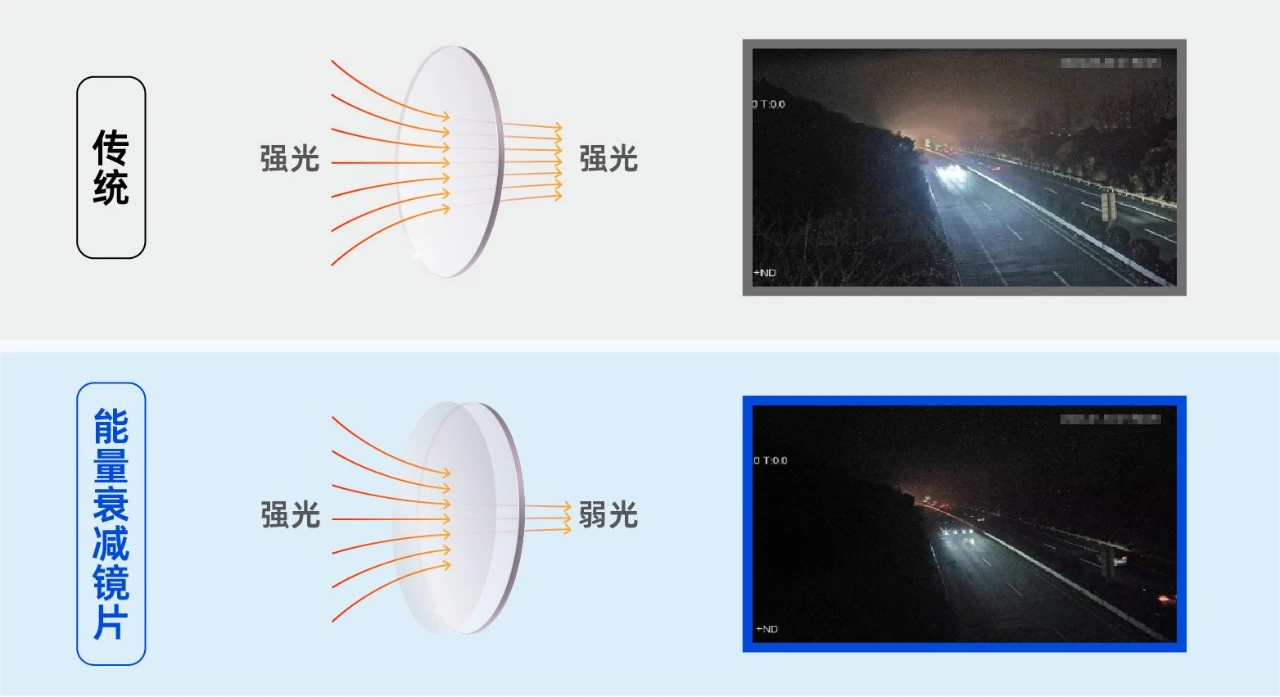

問題一:畫面過曝

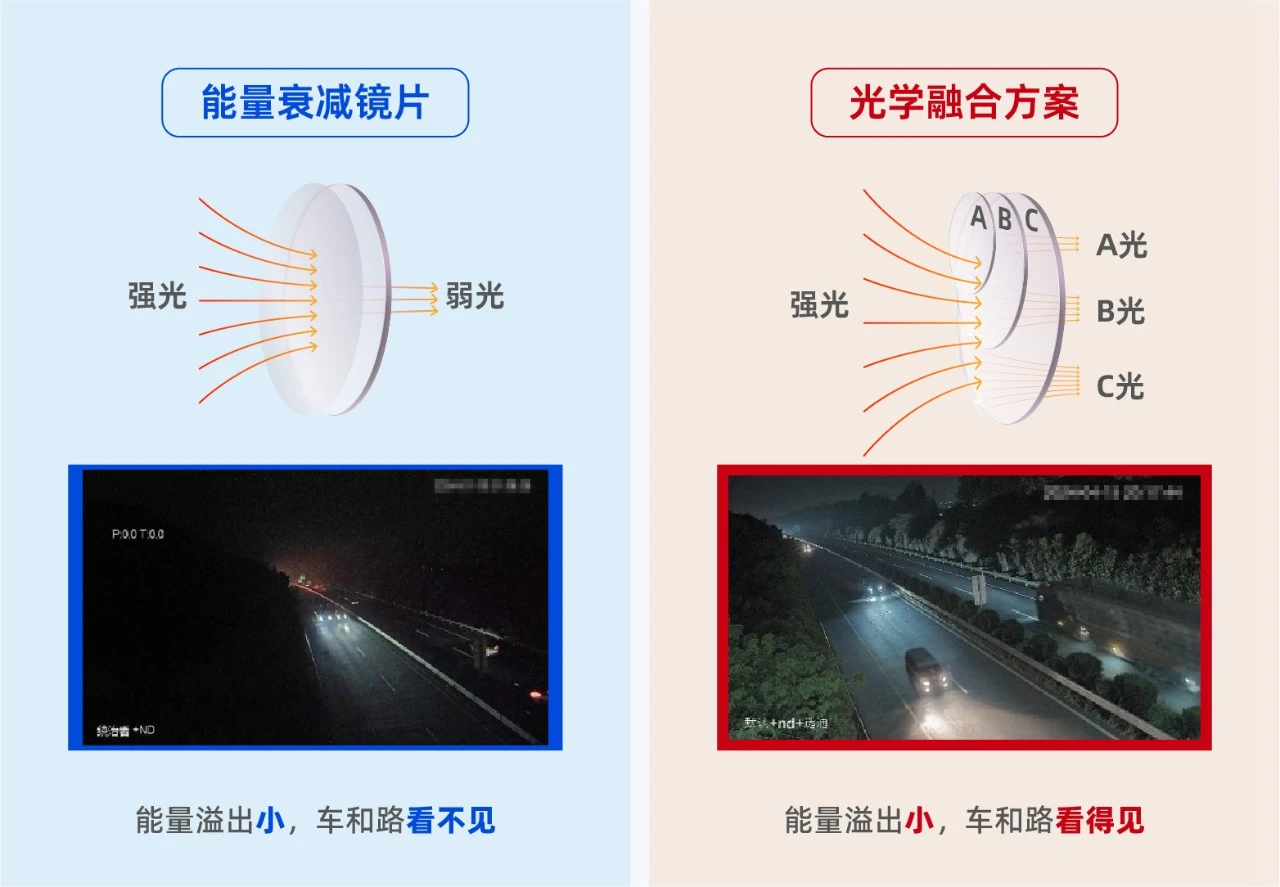

項目團隊深入客戶實際場景，結合TRIZ創新方法空間分離法，基于光學融合方案，在阻擋遠光燈等過量光能量進入設備圖像傳感器的同時，保證路面、路側、車身等微弱信號亮度盡可能多地進入傳感器。
但能量壓制過程會大幅增加反射光，進而干擾畫面。項目團隊繼續探索求解，在鏡片中植入吸收型微納粒子以吸收反射光，降低鏡片優化帶來的反射光影響。同時，項目融合40個發明原理中的【No3.局部質量】及【No17.空間維數變化】原理，對圖像技術處理方案進行優化，對不同區進行不同程度的亮度增強和壓制，進一步降低反射光對畫面的影響。
子系統鏡頭優化，防止雜光“鬼影”干擾
為提升畫面分辨率，攝像機鏡頭結構及制造工藝往往非常復雜，由此帶來大量雜光“鬼影”。
問題二:雜光“鬼影”（測試環境畫面）
強逆光銳捕技術采用多鏡片層疊合技術代替復雜結構，減少空氣與玻璃界面帶來的反射，提升成像質量。運用群組裁剪技術結合智能算法，簡化子系統鏡頭結構，同時利用算法彌補簡化后帶來的分辨率降低問題。
保障圖像動態范圍，兼顧畫面亮暗平衡
針對圖像亮暗差距調節，傳統圖像處理技術一般采用均值計算，針對圖像亮度進行調整，主要適配日升日落整體上的亮度變化通用場景，但圖像動態范圍不足，容易導致亮暗差異大。
問題三:圖像亮暗差異大（測試環境畫面）
強逆光銳捕技術針對夜晚高速極端環境，定義開發配套智能化圖像處理計算方法，增加最強值和最弱值的分別處理和補償，同時基于Gamma反饋自動調節，結合分區差異化處理，最終實現亮暗區域差異化的圖像亮度補償和調整，達到更優圖像效果。
目前，強逆光銳捕技術已產業化應用于大華“熠臻”系列球機，助力極端暗環境下、強光干擾下場景的有效監測，提升數據質量，有效實現道路安全隱患、交通流量等的提前預警，助力高速公路數智化升級。

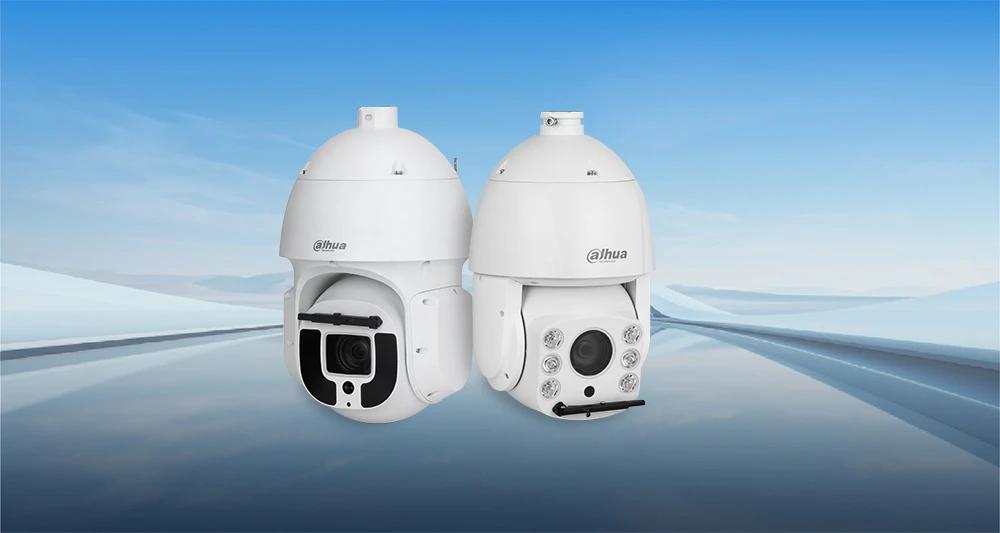

大華“熠臻”系列球機
